13.7 Рычаг подвески - снятие, осмотр и установка

13.7. Рычаг подвески - снятие, осмотр и установка

Снятие 1. Поднимите автомобиль и снимите колесо.

3.3б ...затем открутите два болта и гайки (указаны стрелками), крепящие распорку к рычагу подвески

2. Открутите болты и гайки, крепящие распорку к рычагу подвески (3.3б) и гайку и болт, крепящие шаровой шарнир к рычагу подвески.

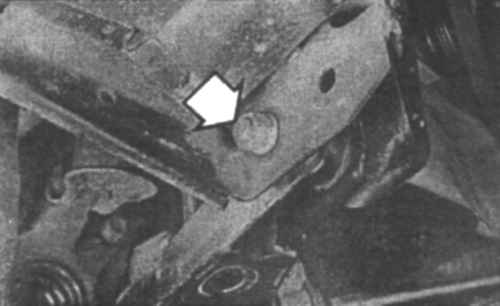

6.3а Открутите гайку и достаньте шарнирный болт рычага (указан стрелкой) - если болт не снимается, выбейте его (Precis)

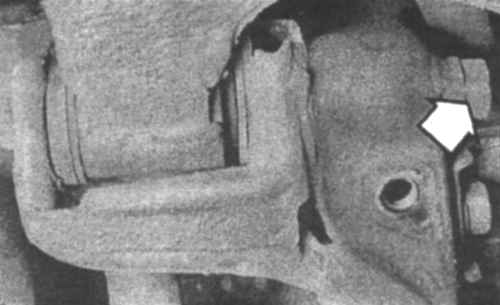

6.3б Передний внутренний шарнирный болт рычага подвески (указан стрелкой) (Galant)

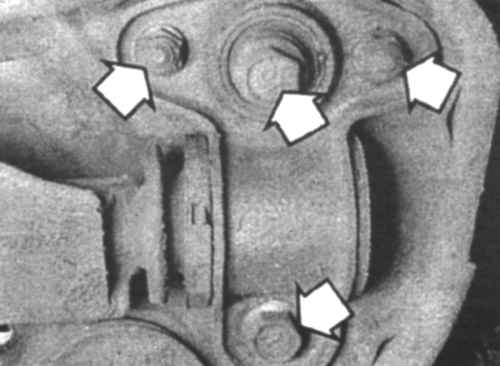

6.Зв Задний внутренний крепежный кронштейн рычага подвески. Открутите болты и гайки (указаны стрелками) для снятия рычага с кузова (Galant)

3. Открутите гайку и снимите шарнирный болт рычага (6.3а, 6.3б и 6.Зв). Отсоедините рычаг от поперечины. Осмотр 4. Осмотрите рычаг на наличие деформации. Осмотрите втулки на наличие износа или повреждений. Замените рычаг и втулки, если необходимо. Установка 5. Установите рычаг подвески на поперечину. Установите болт и гайку, но пока не затягивайте их до конца. 6. Подсоедините внешний конец рычага к шаровому шарниру и распорке и затяните три гайки до требуемого момента затяжки. 7. Установите домкрат под шаровой шарнир и поднимите рычаг в положение, в котором он находится при движении автомобиля, и затяните гайку и шарнирный болт до требуемого момента затяжки. 8. Установите колесо и опустите автомобиль на землю.
