13.2 Общее описание

13.2. Общее описание

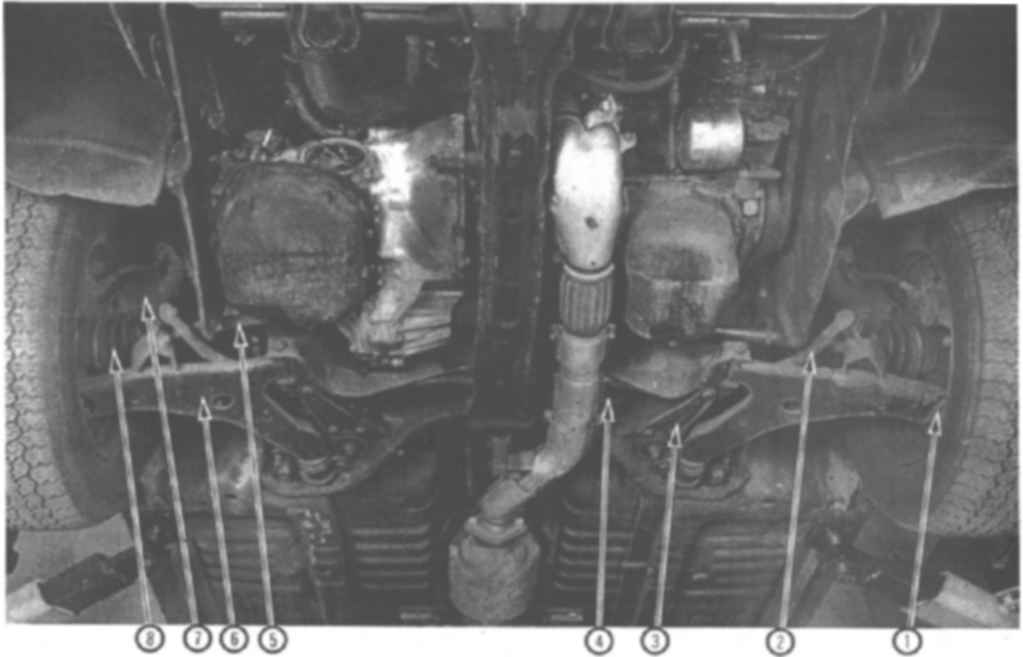

1.1а Элементы передней подвески и рулевого управления (показана модель Galant, модели Colt,Lancer, Mirage, Tredia и Cordia аналогичны) 1. Шаровой шарнир 2. Стабилизатор поперечной устойчивости 3. Крепежный кронштейн 4. Рулевой механизм 5. Полуось 6. Рычаг подвески 7. Стойка подвески и пружина 8. Чехол

1.1б Элементы передней подвески и рулевого управления (Precis) 1. Стабилизатор поперечной устойчивости 2. Стойка подвески и пружина 3. Рычаг подвески 4. Шаровой шарнир 5. Наконечник рулевой тяги 6. Рулевая тяга 7. Чехол рулевого механизма 8. Рулевой механизм

1. Передняя подвеска использует стойки MacPherson (1.1а и 1.1б). Поворотные цапфы установлены на рычагах подвески. Стабилизатор поперечной устойчивости, установленный на поперечине передней подвески и соединяющий рычаги подвески, уменьшает наклон автомобиля при поворотах.

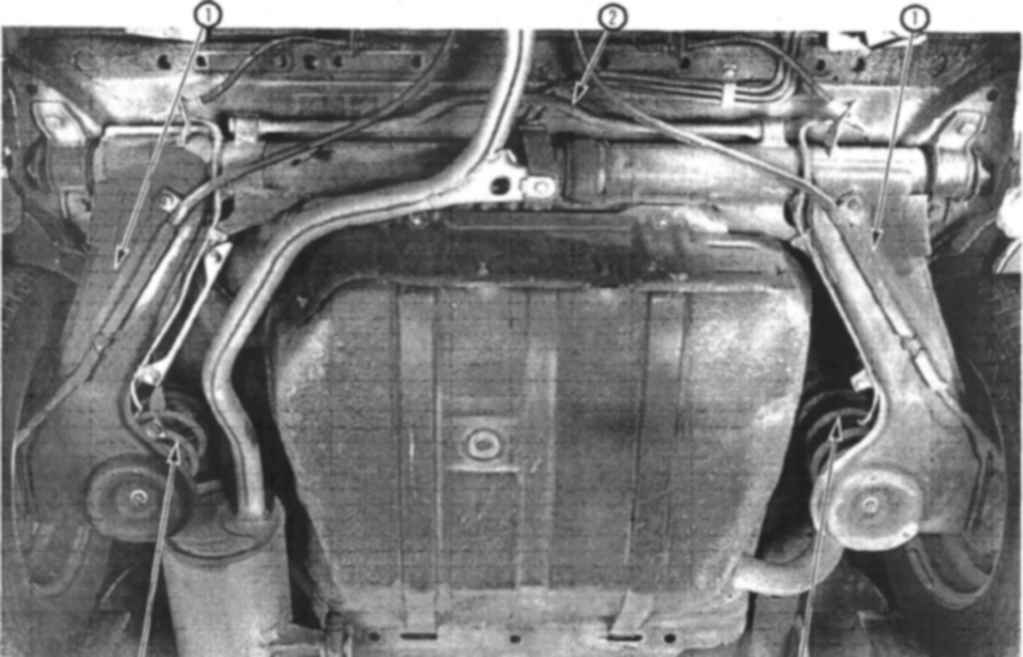

1.2а Элементы задней подвески (показана модель Galant, модели Colt, Lancer, Mirage, Tredia и Cordia аналогичны) 1. Продольный рычаг 2. Стабилизатор поперечной устойчивости 3. Пружина

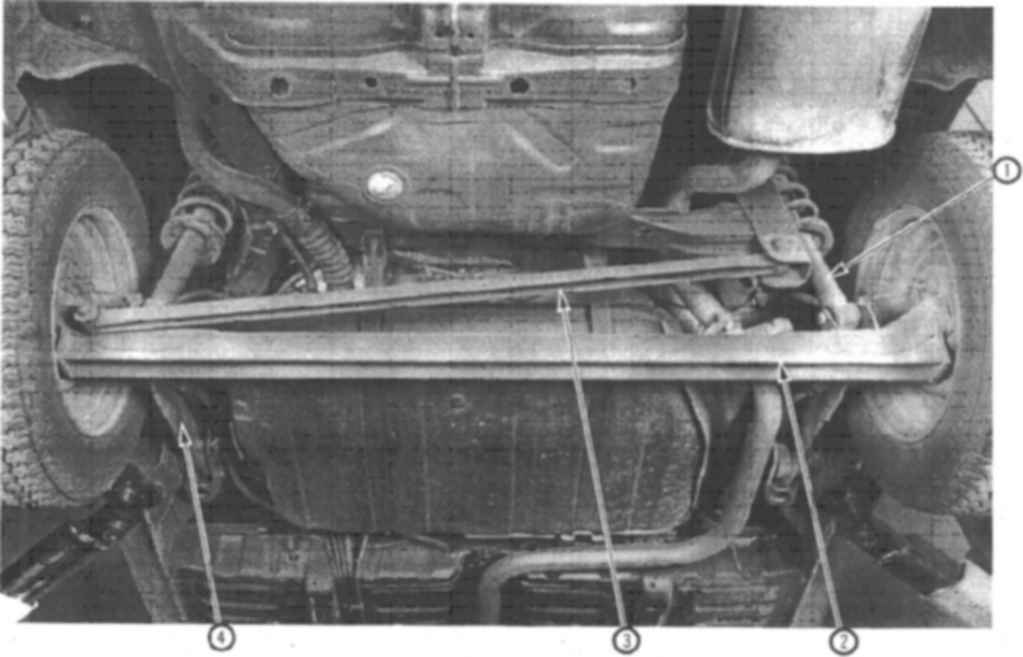

1.2б Элементы задней подвески (Precis) 1. Продольный рычаг 2. Стабилизатор поперечной устойчивости 3. Пружина

2. Задняя подвеска использует продольные рычаги или торсионную ось (1.2а и 1.2б). На некоторых моделях установлен стабилизатор поперечной устойчивости. 3. Рулевой механизм реечного типа установлен на задней стенке двигательного отсека и приводит в действие рулевые тяги, которые соединены с поворотными цапфами. Рулевая колонка является травмобезопасной и складывается в случае аварии.
