11.5 Выжимной подшипник, вилка выключения сцепления и ось вилки - снятие и установка
11.5. Выжимной подшипник, вилка выключения сцепления и ось вилки - снятие и установка1. Снимите коробку передач.
|

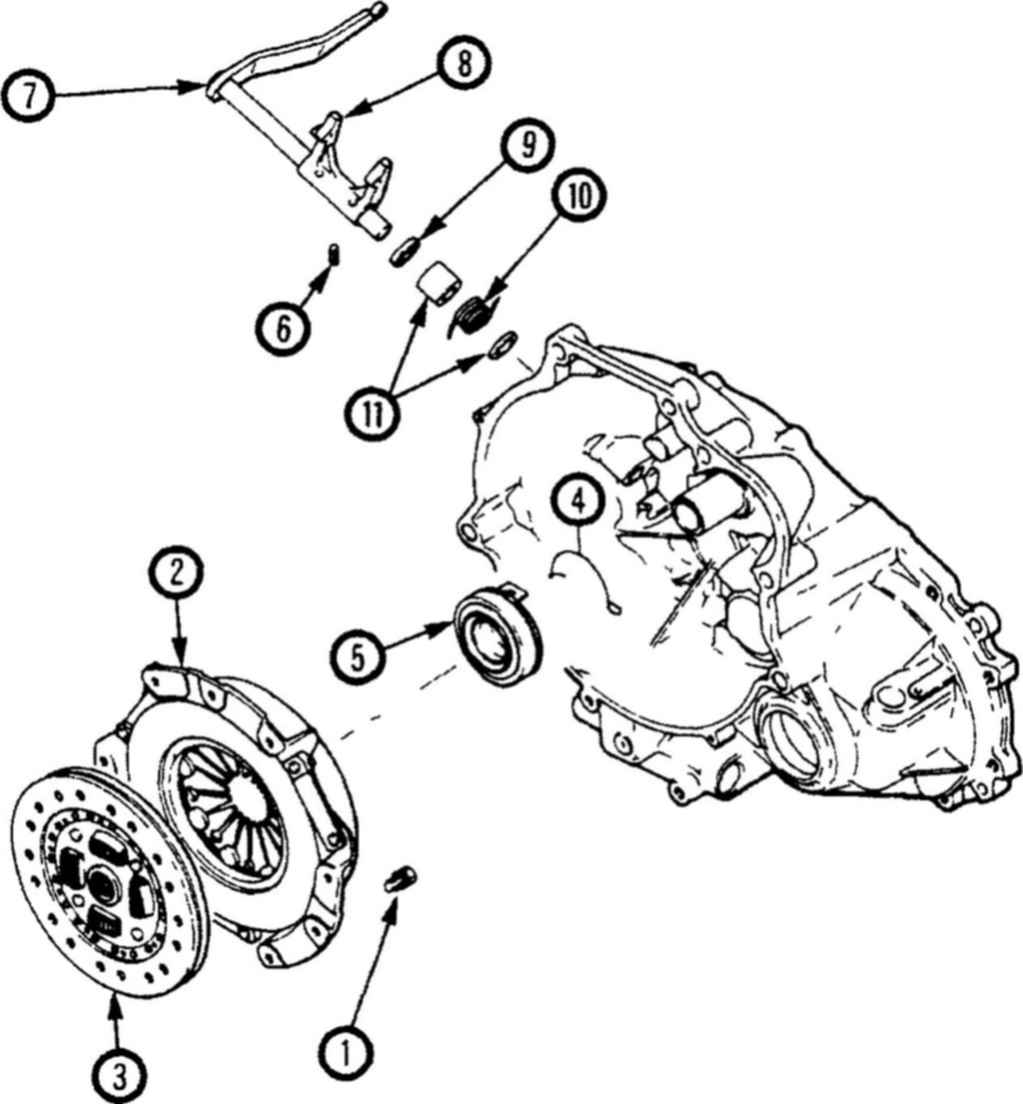

2.1 Элементы сцепления -модели с механическим приводом выключения сцепления
1 Болты крепления нажимного диска к маховику
2 Нажимной диск
3 Ведомый диск
4 Крепежный зажим выжимного подшипника
5 Выжимной подшипник
6 Пружинный штифт
7 Ось вилки выключения сцепления
8 Вилка выключения сцепления
9 Сальник
10 Возвратная пружина
11 Шайбы
|
2. Плоскогубцами достаньте крепежный зажим выжимного подшипника из вилки (2.1).
3. Достаньте подшипник из кожуха. Будьте аккуратны, чтобы не потерять крепежную пружину.
4. Проверьте подшипник и, если он вращается плохо или с шумом, его необходимо заменить.
Вилка выключения сцепления, установленная на оси
|
4.5а Если есть достаточно места, выбейте пружинные штифты при помощи пробойника и молотка
|
|

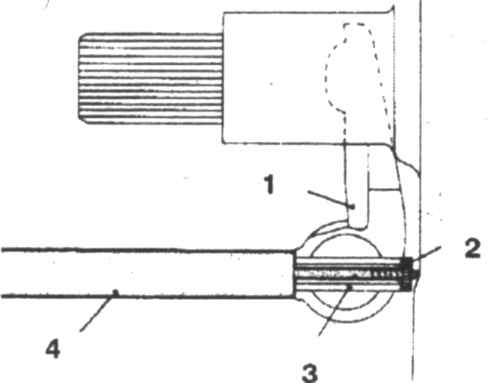

4.5б Если места недостаточно, достаньте штифт при помощи съемника - на рисунке показан съемник Mitsubishi (MD998807)
1. Вилка выключения сцепления
2. Гайка
3. Пружинный штифт
4.MD99B807
|
|

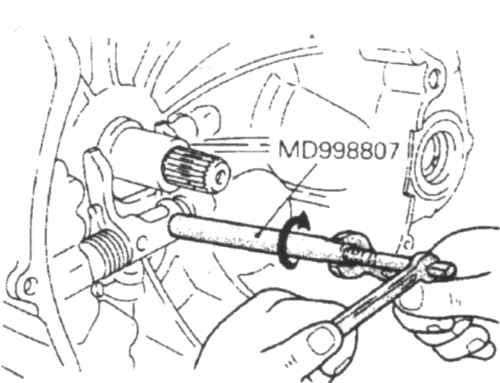

4.5в После установки съемника, поверните головку по часовой стрелке для снятия штифта
|
|

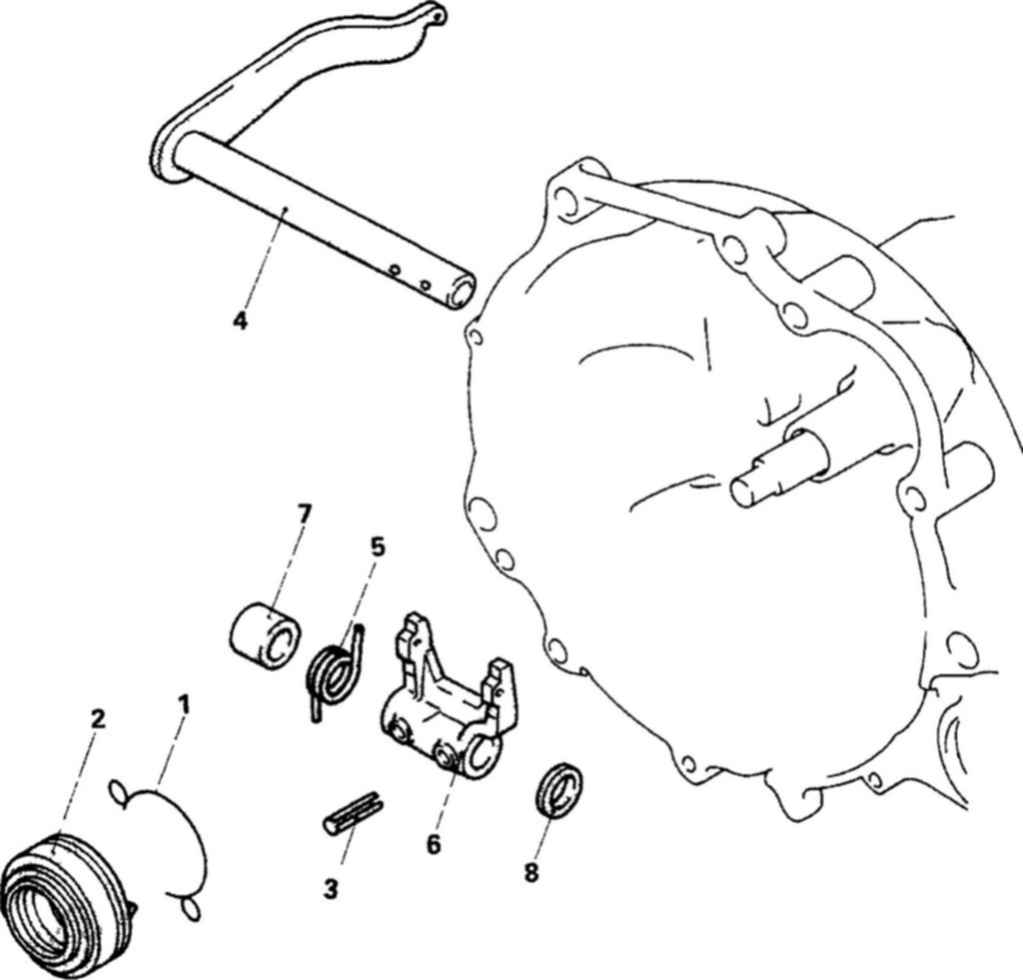

4.5г Элементы вилки выключения и выжимного подшипника
1 Крепежный зажим
2 Выжимной подшипник
3 Пружинный штифт
4 Ось
5 Возвратная пружина
6 Вилка выключения сцепления
7 Шайба
8 Шайба
|
5. Осмотрите концы вилки на наличие чрезмерного износа. Для замены вилки выбейте или достаньте при помощи съемника пружинный штифт (4.5а, 4.5б, 4.5в и 4.5г) и снимите вилку, пружину и шайбы.
|

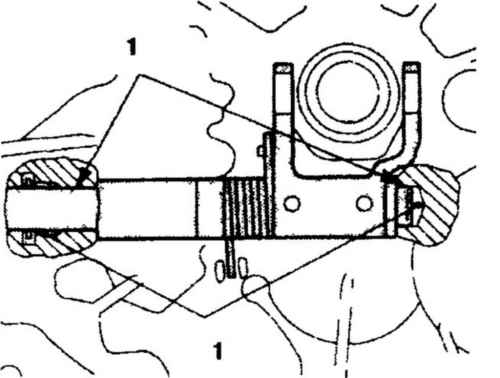

4.6а Смажьте высокотемпературной смазкой указанные области
1 Смазка
|
|

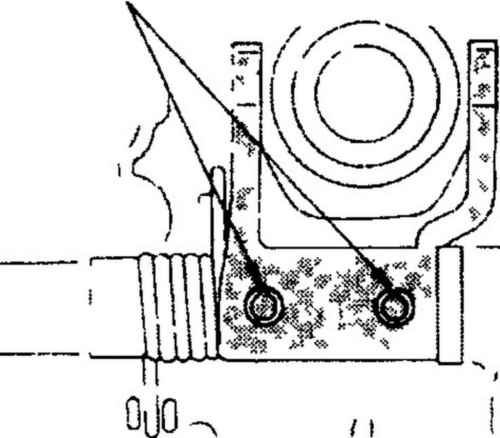

4.6б Установите пружинные штифты разрезом вверх
1 Разрез
|
6. Смажьте гнездо оси выжимной вилки высокотемпературной смазкой (4.6а), сдвиньте ось в сторону и установите шайбы, пружину и вилку. Установите новые пружинные штифты (4.6б).
|
4.7а Смажьте высокотемпературной смазкой указанные области
1 Смазка
|
|
4.7б Смажьте внутреннюю канавку выжимного подшипника высокотемпературной смазкой
|
7. Смажьте концы вилки выключения сцепления высокотемпературной смазкой (4.7а). Также смажьте внутреннюю поверхность выжимного подшипника (4.7б) и установите его на вилку.
8. Установите крепежный зажим подшипника.
9. Установите коробку передач на автомобиль.
Вилка выключения сцепления с шаровой опорой
|

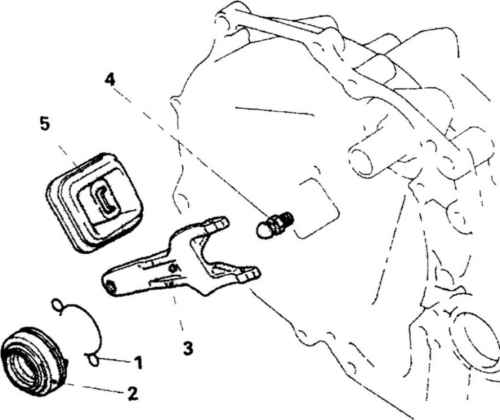

4.10 Элементы крепления вилки выключения сцепления с шаровой опорой
1. Крепежный зажим,
2. Выжимной подшипник
3. Вилка выключения сцепления
4. Шаровая опора
5. Чехол вилки
|
10. Осмотрите концы вилки на наличие чрезмерного износа и замените вилку, если необходимо (4.10).
11. Перед установкой вилки смажьте контактные поверхности.
12. Установка проводится в обратном порядке снятия.
|
|
