15.9 Фары головного света - снятие и установка

15.9. Фары головного света - снятие и установка

1. Отсоедините провод минусовой клеммы аккумулятора. Фары закрытого типа 2. Снимите решетку радиатора, если необходимо.

9.3 Для фары закрытого типа, открутите винты крепления (1) - для регулировки фары по вертикали подкрутите регулировочный винт (2) (винт горизонтальной регулировки расположен сбоку фары)

3. Открутите крепежные винты и снимите декоративную рамку. Открутите винты крепления, стараясь не вращать регулировочные винты (9.3). 4. Снимите крепежное кольцо и достаньте фару головного света настолько, чтобы можно было отсоединить разъем подключения. 5. Снимите фару. 6. Для установки фары подсоедините разъем подключения, установите фару на место, установите крепление и крепежные винты. Надежно затяните винты. 7. Установите решетку радиатора, если необходимо. Фары со сменной лампочкой Внимание! Не касайтесь стекла лампочки пальцами, так как жир с пальцев может привести к перегреву лампочки и преждевременному выходу ее из строя.

9.8 Отожмите стопорный язычок и отсоедините разъем подключения лампочки

8. Откройте капот и отсоедините разъем подключения фары (9.8).

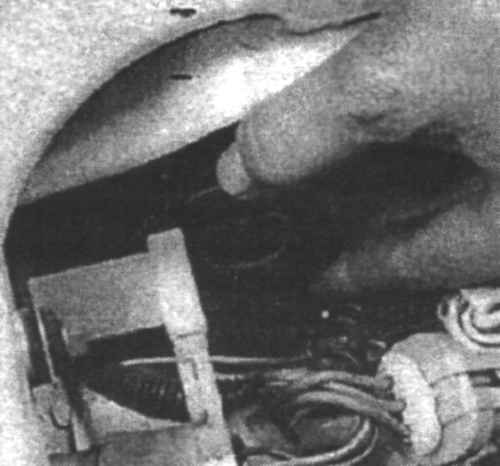

9.9 Поверните крепление против часовой стрелки для его снятия...

9. На обратной стороне фары возьмитесь за крепление, поверните его против часовой стрелки и снимите (9.9).

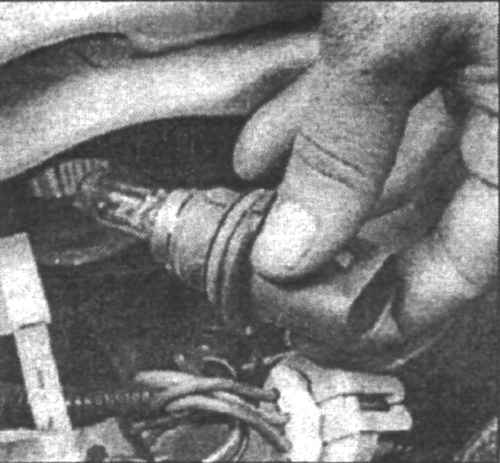

9.10 ...затем достаньте лампочку

10. Достаньте лампочку из патрона (9.10). 11. Установите новую лампочку. 12. Установите крепление и поверните его по часовой стрелке. 13. Подсоедините разъем подключения.
