12.6 Тормозной диск - осмотр, снятие и установка

12.6. Тормозной диск - осмотр, снятие и установка

1. Поднимите автомобиль и снимите колесо.

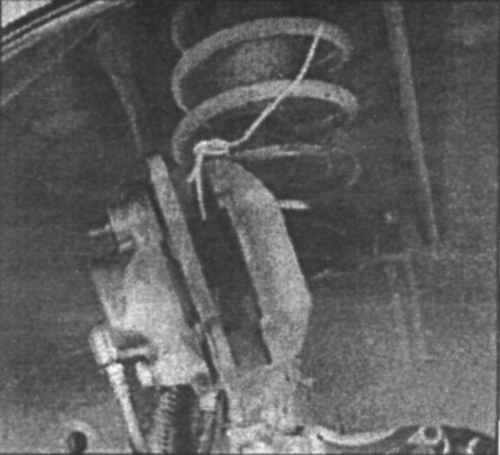

5.2 Подвесьте суппорт на отрезке проволоки

2. Снимите суппорт тормоза, накладки и кронштейн суппорта (5.2). Осмотр 3. Осмотрите поверхность диска на наличие царапин или повреждений. Если царапины глубже 0,38 мм - диск необходимо заменить.

5.4а Проверьте биение диска при помощи циферблатного датчика

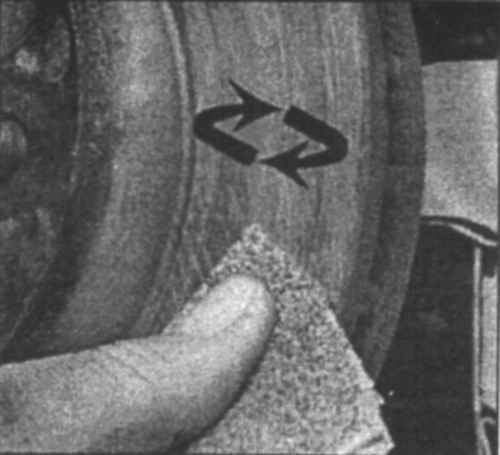

5.4б Круговыми движениями обработайте поверхность диска шкуркой

4. Проверьте биение диска при помощи циферблатного датчика (5.4а и 5.4б).

5.5а Минимально допустимая толщина тормозного диска указана на внутренней части диска

5. Минимально допустимая толщина диска указана на диске. Толщину диска можно проверить при помощи микрометра (5.5а и 5.5б).

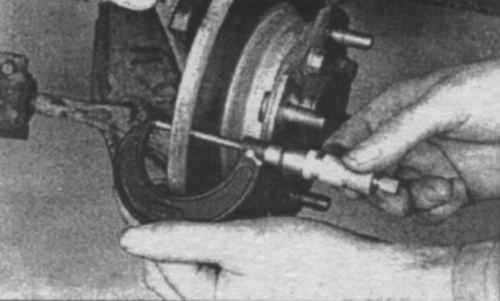

5.5б Проверьте толщину диска при помощи микрометра в нескольких точках

Снятие и установка 6. На некоторых моделях тормозной диск можно снять со ступицы после снятия суппорта и кронштейна суппорта. 7. Снимите поворотную цапфу и ступицу с автомобиля. 8. Для снятия ступицы и тормозного диска с поворотной цапфы обратитесь к специалистам. 9. Установите поворотную цапфу и ступицу. 10. Установите суппорт, кронштейн суппорта и тормозные накладки. Затяните болты или пальцы суппорта до требуемого момента затяжки. 11. Установите колесо и опустите автомобиль на землю.
